产品简介

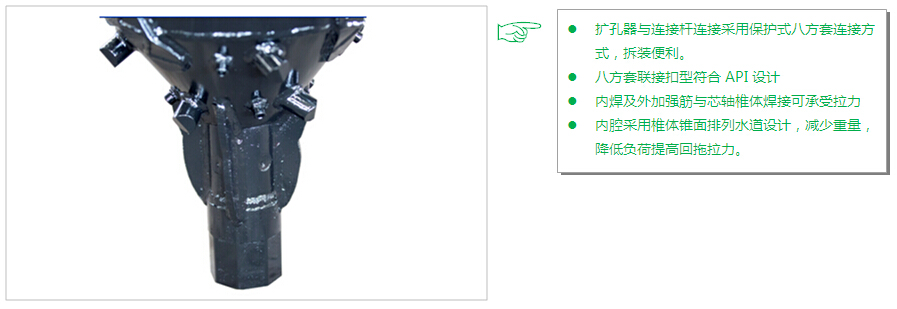

产品结构细节图解：
各种扩孔器切削刀类型：
制造工艺特点：
回扩器类型有挤扩式、流道式、切削式、筒式、岩石滚轮式等
联动端接头丝扣液体氮化处理工艺技术，比传统磷化工艺渗透入层更深
连接端头表面硬度、硬层、分布均匀，经久耐磨稳定可靠，提高钻杆使用寿命
内部采用分体水道设计，使筒内仓不进入泥浆，减轻扩孔回拖重量
切扩齿钻牙采用特殊高合金材料，抗冲击耐磨性好。
螺旋旋转喷淋设计，可根据不同施工条件可更换不同口径的喷水嘴。
挤压过渡段面耐磨带，减少回拖摩擦力，保护筒壁延长使用寿命
工作原理：
非开挖导向钻进铺管法是利用崖土钻具，管线探测等技术手段，在地表不开挖沟槽的情况下敷设，修复，更换地下管线的施工技术。其利用置于地表的钻机，采用水射流或挤压的方式成孔，在地表接收钻头内发出的信号，来实现钻孔轨迹的控制，其施工过程分为：钻导向孔，扩孔，管线回拖三个阶段。
扩孔成形一般分若干次为连接不同直径的扩孔器逐渐完成扩孔成形。可根据地质工况选择不同类型的扩孔器。
使用范围：
适用于各种复杂地层在内的水平钻进。
适用于不同铺设物管径和重量选择不同规格型号钻具钻进。
适用于地面钻机顶推力、回拖力的要求选择不同规格型号钻具钻进。
适用于不同规格钻杆与钻具配套使用。
适用于不同地质岩层工况选择不同类型规格的钻具。
产品参数
回扩器使用配置技术参数
|
型号规格(mm) |
联接配套选择技术参数 |
|||||
|
筒体直径(mm) |
配置钻杆(mm) |
选配分动器(T) |
||||
|
Φ150 |
Φ150 |
Φ50 |
Φ60 |
|
|
10T - 20T |
|
Φ200 |
Φ200 |
Φ50 |
Φ60 |
|
|
10T - 20T |
|
Φ300 |
Φ300 |
Φ50 |
Φ60 |
|
|
10T - 20T |
|
Φ400 |
Φ400 |
Φ73 |
Φ83 |
Φ89 |
|
30T - 50T |
|
Φ500 |
Φ500 |
Φ73 |
Φ83 |
Φ89 |
|
30T - 50T |
|
Φ600 |
Φ600 |
Φ73 |
Φ83 |
Φ89 |
|
30T - 50T |
|
Φ700 |
Φ700 |
Φ89 |
Φ102 |
Φ114 |
|
50T – 100T |
|
Φ800 |
Φ800 |
Φ73 |
Φ102 |
Φ114 |
|
50T – 100T |
|
Φ900 |
Φ900 |
Φ102 |
Φ114 |
Φ127 |
|
80T – 150T |
|
Φ1000 |
Φ1000 |
Φ102 |
Φ114 |
Φ127 |
|
80T – 150T |
|
Φ1100 |
Φ1100 |
Φ102 |
Φ114 |
Φ127 |
|
80T – 150T |
|
Φ1200 |
Φ1200 |
Φ114 |
Φ127 |
Φ140 |
Φ168 |
100T – 300T |
|
Φ1300 |
Φ1300 |
Φ114 |
Φ127 |
Φ140 |
Φ168 |
100T – 300T |
|
Φ1400 |
Φ1400 |
Φ114 |
Φ127 |
Φ140 |
Φ168 |
100T – 300T |
|
Φ1500 |
Φ1500 |
Φ114 |
Φ127 |
Φ140 |
Φ168 |
100T – 300T |
|
Φ1600 |
Φ1600 |
Φ127 |
Φ140 |
Φ168 |
Φ194 |
300T – 500T |
|
Φ1700 |
Φ1700 |
Φ140 |
Φ168 |
Φ194 |
|
300T – 500T |
|
Φ1800 |
Φ1800 |
Φ140 |
Φ168 |
Φ194 |
|
300T – 500T |
|
Φ1900 |
Φ1900 |
Φ168 |
Φ194 |
|
|
300T – 500T |
|
|
|
|
|
|
|
|
非开挖回扩器及联动配件连接方式示意图：
1、钻杆 2、八方连接杆 3、背母 4、八方套 5、扩孔器 6、母拉头
7、销轴 8、螺母 9、分动器 10、销轴 11、螺母 12、公拉头 13、钻杆
选配回扩器：
回扩器有切削式、挤压式、流道式、筒式、岩石扩孔器等不同种类回扩钻头，用户可根据不同地质结构选用适合的扩孔器。也可以根据地质工况，以不同回扩器回拖多次，实现孔道达到设计要求。切扩齿选用特殊的合金，抗冲击耐磨性好，采用分体水道设计，使筒内不进泥浆，大大减少回拖时的回扩器重量，降低钻机负荷，根据不同施工工况可更换不同口径的喷水口。
挤扩式回扩器：
分动器一体回扩器：
筒式回扩器：
流道式（铸件）回扩器：
切削式回扩器：
岩石扩孔器：
